Capítulo 3: Gestión de datos en el FEWS Tools Plugin

Resumen

Este capítulo examina la gestión de datos en el plugin de FEWS Tools para QGIS, incluidos los diferentes tipos de formatos de datos utilizados, la descarga de datos, la disponibilidad de datos y la importación/exportación de datos mediante archives.

3.1. Tipos de datos

GeoCLIM utiliza cuatro tipos de datos principales: datos ráster en formato BIL (* .bil) y GeoTIF (*.tif or *.tiff), datos vectoriales en formato shapefile (*.shp),tablas en formato delimitado por comas (*.csv) y archivos de datos.

3.1.1. Características del dataset ráster

Un conjunto de datos de banda intercalada por línea (BIL) contiene dos archivos: un archivo (*.bil) y un archivo de encabezado (*.hdr). El archivo .bil es un archivo binario que contiene los valores de píxeles (por ejemplo, lluvia, temperatura, etc.), mientras que el archivo HDR contiene las características del conjunto de datos, como la ubicación geográfica, el tamaño de píxel y la profundidad.

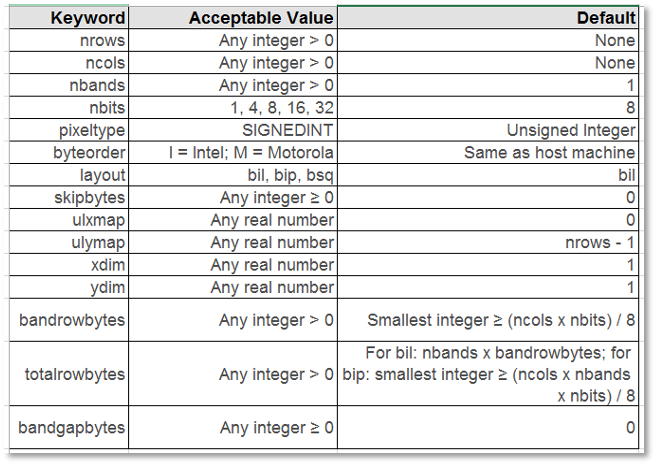

El archivo de encabezado es un archivo de texto ASCII; se puede generar o editar desde un editor de texto (por ejemplo, el Bloc de notas). Por ejemplo, la Figura 3-1 muestra que el archivo de encabezado contiene información sobre el número de columnas (ncols), el número de filas (nrows), el número de bits por píxel (nbits) y el tamaño del píxel (xdim e ydim), entre otros. La Figura 3-1 también muestra los valores xdim e ydim correspondientes a las dimensiones horizontal (dimensión x) y vertical (dimensión y) de un píxel con un tamaño de 0,05 grados, que son aproximadamente 5 kilómetros. ulxmap y ulymap corresponden a las coordenadas del eje x y del eje y del centro del píxel superior izquierdo de la imagen rasterizada. Hay palabras clave adicionales que podría tener el encabezado (Figura 3-2) (Ayuda de ArcMap 10.3, ESRI). A veces, si el archivo de encabezado es incorrecto, es posible que deba modificarlo para que el programa lea correctamente los datos.

El archivo de encabezado es un archivo de texto ASCII; se puede generar o editar desde un editor de texto (por ejemplo, el Bloc de notas). Por ejemplo, la Figura 3-1 muestra que el archivo de encabezado contiene información sobre el número de columnas (ncols), el número de filas (nrows), el número de bits por píxel (nbits) y el tamaño del píxel (xdim e ydim), entre otros. La Figura 3-1 también muestra los valores xdim e ydim correspondientes a las dimensiones horizontal (dimensión x) y vertical (dimensión y) de un píxel con un tamaño de 0,05 grados, que son aproximadamente 5 kilómetros. ulxmap y ulymap corresponden a las coordenadas del eje x y del eje y del centro del píxel superior izquierdo de la imagen rasterizada. Hay palabras claves adicionales que podrían tener el encabezado (Figura 3-2) (Ayuda de ArcMap 10.3, ESRI). A veces, si el archivo de encabezado es incorrecto, es posible que deba modificarlo para que el programa lea correctamente los datos.

NOTA: De forma predeterminada, el tipo de píxel del conjunto de datos BIL utilizado son enteros sin signo, a menos que se utilice la palabra clave "pixeltype" en el archivo HDR y su valor sea "signedint."

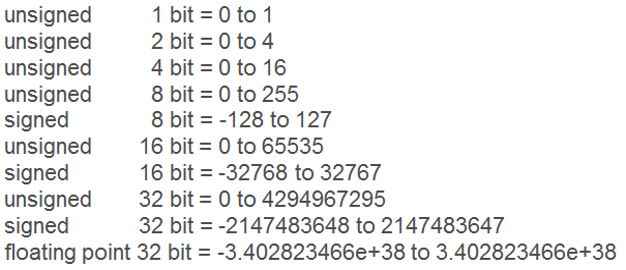

Una palabra clave importante en el archivo de encabezado es el tipo de píxel, ya que define el tipo de valor, sin signo (+) o con signo (+ o -) que podría tener un píxel. Por ejemplo, los datos de lluvia solo podrían tener valores sin signo (+), ya que la precipitación solo es positiva. Sin embargo, si observa el archivo de encabezado de CHIRPS, utiliza valores con signo (+ o -) ya que el valor de nodata es -9999. En el ejemplo de la Figura 3-1, falta el tipo de píxel, por lo que el programa supone que los datos no están firmados; en el caso de CHIRPS, tendríamos que agregar una nueva línea en el archivo de encabezado definiendo el tipo de píxel como firmadoint. Otra palabra clave a tener en cuenta es nbits porque indica el número de bits por píxel o la profundidad de la imagen rasterizada (por ejemplo, nbits=16 bits significa que un píxel en el conjunto de datos rasterizado puede tener cualquiera de 216 = 65536 valores únicos ). La Figura 3-3 (ESRI, Support 2016) muestra una lista de valores que podría tener un conjunto de datos ráster según la profundidad de píxeles o el valor de nbits.

3.1.2. Datos vectoriales

Otro tipo de datos utilizados en FEWS Tools son los datos vectoriales en formato shapefile (*.shp). Para obtener más información sobre cómo abrir, crear o editar archivos de forma en QGIS, vaya al Apéndice A.

3.1.3. Tablas

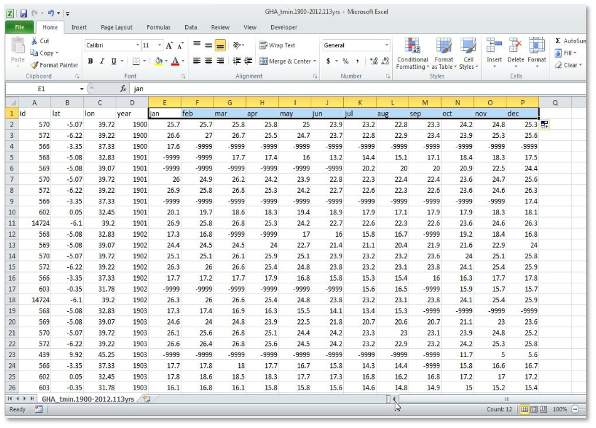

El programa GeoCLIM utiliza tablas en formato delimitado por comas (*.csv) como datos de entrada y salida. Por ejemplo, las tablas son entradas en el proceso de combinar datos ráster con valores de estación (BASIICS) o validar datos ráster. Para el proceso de combinación, la tabla CSV debe tener columnas para ID, latitud (lat), longitud (long), año y período de tiempo (pentadas, decadias o meses), como los meses de enero a diciembre en la Figura 3. 4. Las columnas ID, latitud, longitud y año no tienen que estar en ningún orden y se permiten columnas adicionales. Sin embargo, las columnas de períodos de tiempo deben ser consecutivas (Figura 3-4).

3.1.4. Archivos de datos climáticos en FEWS Tools

Un archivo de datos climáticos es un archivo comprimido con la terminación '.climdata' que contiene un grupo de archivos de una variable climática específica. El Archivo contiene la información necesaria para definir los datos en el complemento FEWS Tools. Esta es una manera fácil de guardar una copia del conjunto de datos, o parte de él, que se ha definido en la herramienta o de compartir datos entre usuarios. Consulte la sección 3.4 para obtener instrucciones sobre cómo crear un Archivo.

3.2. Descargar datos

El plugin le permite descargar datos para aquellos conjuntos de datos que incluyen información FTP en su formulario de definición. Para descargar datos, siga los pasos a continuación:

1. Haga clic en el icono Descargar datos por fecha en la barra de herramientas principal. Vea el cuadro rojo en la Figura 3-5.

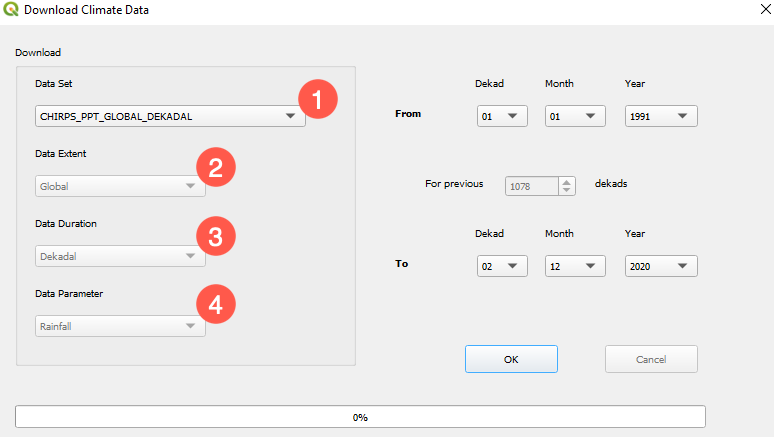

2. Seleccione el conjunto de datos que desee. Figura 3-6(1).

3. Los siguientes parámetros cambian de acuerdo a los datos seleccionados:

   1. Data Extent (2), que muestra la extensión geográfica de los datos

   2. Duration (3), que indica si los datos son pentadales, diez dias, o mensuales

   3. Data Parameter (4), que indica la variable climática a descargar.

4. Seleccione la fecha de inicio y finalización. Figura 3-6.

5. Haga clic en Aceptar para iniciar la descarga. Figura 3-6.

3.3. Disponibilidad de datos/datos de exportación

La función View Available Data, ver cuadro rojo en la Figura 3-7, facilita lo siguiente:

1. Mostrar una lista de archivos en su conjunto de datos

2. Mostrar una lista de archivos faltantes en la serie temporal

3. Elimina archivos en el conjunto de datos.

4. Exporta el conjunto de datos o parte de él a un archivo en el mismo formato de archivo.

Para verificar los archivos de datos disponibles en su conjunto de datos, haga clic en el ícono View Available Data en la barra de herramientas principal.

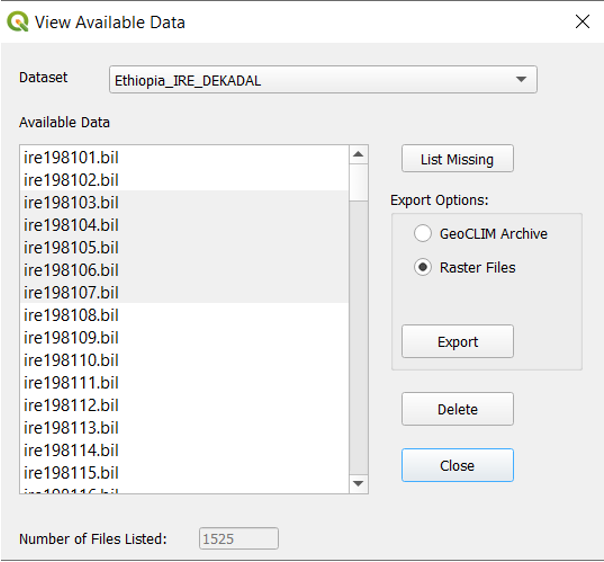

La función abrirá la información del conjunto de datos predeterminado. Seleccione el conjunto de datos deseado en el menú desplegable. La herramienta Available Rainfall Data disponibles también le permite identificar los datos faltantes en la serie de tiempo, Figura 3-8. Haga clic en List Missing Data para obtener una lista de archivos faltantes en la serie temporal. Seleccione el conjunto de datos completo o parte del mismo y haga clic en el botón Export para guardar los archivos seleccionados en un archivo de datos que pueda compartirse con otros usuarios. Un archivo de datos es un archivo comprimido que incluye todos los archivos seleccionados en la herramienta Available Rainfall Data disponibles, junto con la información de definición de datos.

3.4. Crear un archive

Para crear un archive, (un archivo comprimido que contiene un o una parte de un conjunto de datos con los parámetros para ser leído por el plugin de FEWS Tools siga los pasos a continuación:

1. Abra la herramienta View Available Data.

2. Seleccione una variable climática.

3. Seleccione la serie temporal completa o parcial para agregarla a un archivo.

4. Haga clic en Export.

5. Asigne un nombre al nuevo archivo y haga clic en OK.

6. Seleccione el directorio de destino.

Haga clic en OK. Se crea un nuevo archivo con formato “.climdata” en el directorio de destino.

3.5. Importar archives

Para importar un archive, siga los pasos a continuación:

1. Abra la herramienta Import Climate Data Archives desde la barra de herramientas. Consulte la Figura 3-9.

2. Busque el archivo que desea importar y haga clic en Import.

Para asegurarse de que el archivo se importe correctamente, abra la función View Available Data, haga clic en el menú desplegable del conjunto de datos y seleccione el nuevo conjunto de datos.
